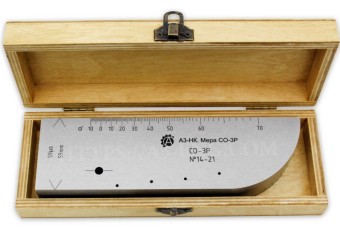

Эти меры идеально подходят для настройки глубиномеров, регулировки уровней чувствительности и определения угла ввода преобразователя. С их помощью вы сможете достичь максимальной точности в ваших измерениях, что делает их незаменимыми в различных областях, включая геофизику и строительную индустрию. Инструменты соответствуют актуальным стандартам и обеспечивают надежность в работе.
Основные метрологические характеристики:
| Наименование характеристики | Значение |
| Меры V2 и V2/25 | |
|
Номинальное значение и допустимое отклонение толщин мер, мм V2 V2/25 |
12,5±0,1 25,0 ±0,1 |
| Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм | 5,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния до центра искусственного дефекта, мм: — от рабочей поверхности 1 меры — от рабочей поверхности 2 меры |
20,0 ±0,1 7,7 ±0,1 |
| Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта на рабочую поверхность 1, мм | ±0,1 |
| Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 1 до базовой риски шкалы 2, мм | 16,8 ±0,1 |
| Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 2 до базовой риски шкалы 3, мм | 16,5 ±0,1 |
|
Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм — для шкалы 1 вдоль рабочей поверхности 1
— для шкалы 2 вдоль рабочей поверхности 1 — для шкалы 3 вдоль рабочей поверхности 2 |
L ± 0,2 где L – номинальное значение на шкале 1, мм 20·(tgα – tg40°) ±0,2 7,7∙(tgα – tg65°) ±0,2 где α — значение угла ввода, соответствующее данной риске, ° |
|
Номинальное значение и допустимое отклонение расстояния от базовой риски шкалы 1, мм: — до грани 1 — до грани 2 |
25,0 ±0,1 50,0 ±0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, диаметра искусственного дефекта, расстояния до центра искусственного дефекта, смещения и расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм | ±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c — для стали 3 — для стали 20 — для стали 45 — для стали 40Х13 — для стали 12Х18Н10Т — для медно-цинкового сплава марки Л63 — для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с | |
Комплект поставки:
| Наименование и условное обозначение | Обозначение | Кол-во |
| Комплект мер дефектоскопические А3-НК* | — | 1компл. |
| Футляр | — | 1 шт** |
| Транспортная упаковка | — | 1 шт |
| Руководство по эксплуатации | — | 1 экз |
| Паспорт | — | 1 экз |
| Методика поверки | МП 066.Д4-19 | 1 экз |
|
* — количество и тип в соответствии с заказом ** — количество в соответствии с заказом |
||
